Schema di Collegamento Relè ad Impulsi Modulare

Il relè ad impulsi è conosciuto anche col nome di relè passo-passo.

Questa particolare tipologia di relè consente di cambiare la posizione dei contatti di uscita (morsetti 1 e 2 in figura) eccitando "impulsivamente" la bobina (morsetti A1 e A2 in figura). Lo stato dei contatti di uscita (aperto o chiuso) viene mantenuto fino alla successiva eccitazione della bobina. Si definisce pertanto ad impulsi proprio perchè non è necessario che la bobina sia alimentata con continuità per far mantenere uno stato ai contatti del relè.

L'applicazione tipica di questa apparecchiatura è l'accensione di un apparecchio illuminante da più punti con pulsanti.

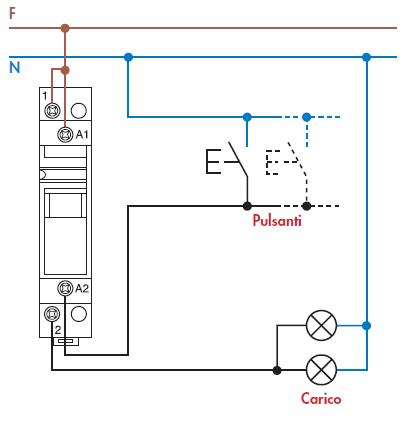

In figura è previsto il collegamento del comando con alimentazione coincidente con la rete; possono tuttavia realizzarsi tipologie di collegamento diverse.
