Schema di Collegamento Interruttore Orario

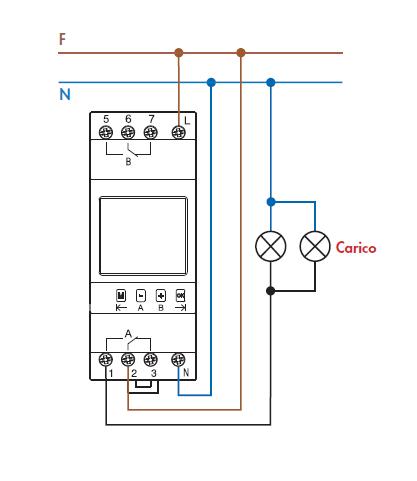

L'interruttore orario è un dispositivo che apre o chiude un contatto in determinati lassi di tempo programmabili. Il contatto è generalmente un contatto in scambio (morsetti 1,2,3 e 5,6,7 in figura).

Un interruttore orario necessita di un'alimentazione esterna per poter funzionare (morsetti L e N in figura).

I moderni interruttori orari consentono la programmazione simultanea di più orari e vengono comunemente definiti "multicanale" (in figura canale "A" morsetti 1,2,3 - canale "B" morsetti 5,6,7)


Interruttore orario
Immagine tratta dal catalogo Finder 2011
